Bas contrecoup de tour de boîte de vitesse planétaire industrielle thermique solaire de moteur
| Certification | CE,ISO9001:2008,ISO14001,GB28001 |
|---|---|
| Numéro de modèle | Série de HDR |
| Quantité de commande min | 1pcs |
| Prix | US $ 3000 - 90000 / Piece |
| Détails d'emballage | 1 PCS emballé dans UNE CAISSE EN BOIS |
| Délai de livraison | 40 jours |
| Conditions de paiement | T / T ou LC |
| Capacité d'approvisionnement | 100pcs/month |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xDétails sur le produit
| Contrecoup | 0,015 degrés | modèle | HDR30,470,600 |
|---|---|---|---|
| Couple | 3000Nm | Volume de miroir | 30 mètres carrés |
| Vitesse | Modèle planétaire | arbre | Cavité |
| Mettre en évidence | boîte de vitesse planétaire hélicoïdale,boîte de vitesse hélicoïdale d'axe parallèle |
||
Description de produit

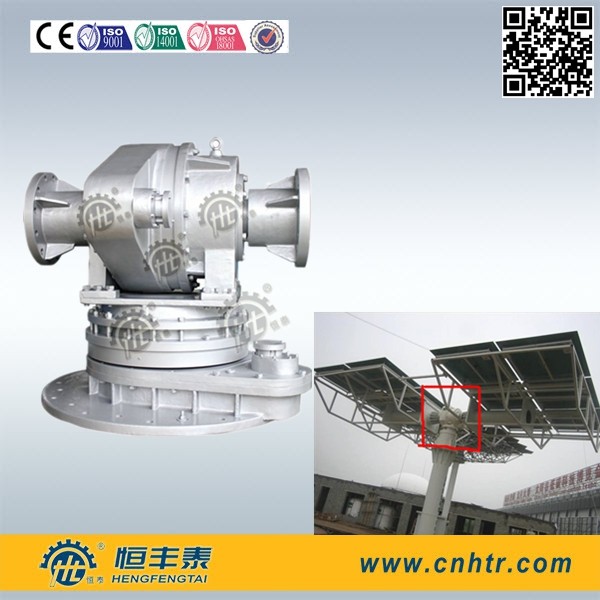

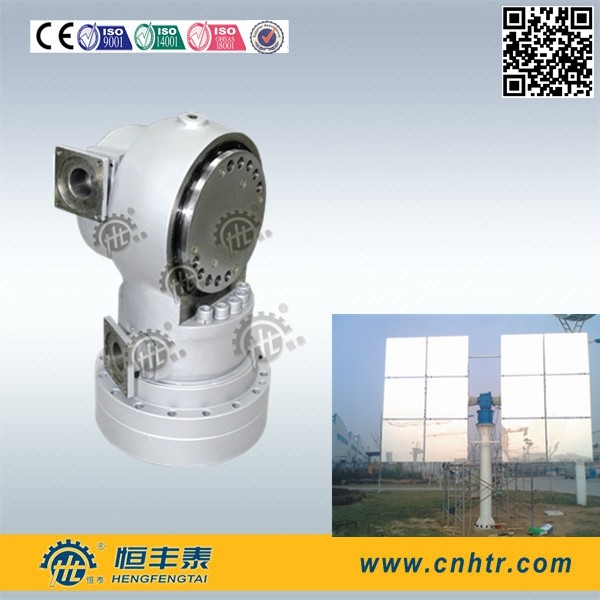

Bas contrecoup de tour de boîte de vitesse planétaire industrielle thermique solaire de moteur
Détails rapides
Disposition d'embrayage : Conjuguent le dispositif de transmission d'entraînement
Rapport : jusqu'à 49295
Couple nominal de production jusqu'à 40000Nm
Couple de production maximum jusqu'à 100000Nm
Charge statique 120 KN
Charge dynamique 75KN
Point d'origine : Zhejiang, Chine (continent)
Marque : HENGTAI
a. Production de maillage de Multitooth, grande valeur de rayon de couple de production, capacité de chargement puissante.
Adoptez la modification « décalage équidistant + négatif positif » et le paramètre de modification raisonnable, réalisent de la conception « de forme de dent de roachback » du profil de dent, pour homogénéiser le chargement entre les dents d'engrenage du réducteur et pour réaliser la grande fonction de transmission de couple.
b
la transmission de b.High-precision, grande rigidité de production, retracent bas la tolérance, erreur de contrecoup en-dessous de 0,05°
Puisque la maille de multitooth en même temps, la situation de chargement est semblable avec la cannelure. Par conséquent, elle fait retracer la rigidité extrêmement de torsion et minuscule la tolérance. Fait de la vitesse de haute précision et planétaire, la vitesse est faite en marteler la haute usage-résistant, matériel de haute qualité d'alliage, surface-durcissant le traitement ; traité avec la précision rectifiant l'usinage.
cc la conception spéciale de la structure d'incidence, longue durée de vie.
L'exposition d'embrayage aux charges de couple et d'impact sans pièces de transmission, trou le corps et en pivotant directement, réduisent de ce fait la charge sur les composants de transmission, pour améliorer l'espérance de vie, maintiennent l'exactitude, avec de bons résultats.
d
grand rapport de d, rendement élevé, capacité à verrouillage automatique
|
Représentation |
Rapport |
Tournez la gamme |
Couple dynamique maximum permis horizontal |
Couple statique maximum permis horizontal |
Couple dynamique maximum permis d'altitude |
Couple statique maximum permis d'altitude |
Rigidité de torsion maximum |
Contrecoup |
|
HJR01 |
35000 |
360 |
5578 |
9296 |
5132 |
8553 |
15.7×10e6 |
0,015 |
|
HJR02 |
35000 |
360 |
5976 |
9960 |
5756 |
9593 |
18.4×10e6 |
0,015 |
|
HJR03 |
35000 |
360 |
10160 |
16933 |
9865 |
16442 |
36.0×10e6 |
0,015 |
|
HJR04 |
35000 |
360 |
15216 |
25360 |
14512 |
23587 |
38.0×10e6 |
0,015 |
|
HJR05 |
35000 |
360 |
27430 |
45717 |
26381 |
43968 |
10.5×10e7 |
0,015 |
|
HJR06 |
35000 |
360 |
36887 |
61479 |
35785 |
59642 |
14.4×10e7 |
0,015 |
|
HJR07 |
35000 |
360 |
48285 |
80474 |
47665 |
79442 |
19.0×10e7 |
0,015 |
|
HJR08 |
35000 |
360 |
62595 |
104325 |
61758 |
102930 |
33.3×10e7 |
0,015 |
|
Charge radiale maximum (n) |
Charge axiale maximum (n) |
Rigidité à la flexion maximum (N.m/rad) |
Vitesse normale (o/min) |
Maximum conduisant la vitesse (o/min) |
Poids (kilogramme) |
Inclinaison du moment (N.m) |
La température d'environnement (℃) |
|
39000 |
25300 |
89.2×10e8 |
0,14 |
12 |
100 |
11000 |
-10 | +50 |
|
40000 |
26667 |
90.4×10e8 |
0,14 |
12 |
220 |
12000 |
-10 | +50 |
|
45000 |
30000 |
17.8×10e9 |
0,14 |
12 |
320 |
28000 |
-10 | +50 |
|
50000 |
33333 |
23.5×10e9 |
0,14 |
12 |
490 |
35000 |
-10 | +50 |
|
60000 |
40000 |
65.4×10e9 |
0,14 |
12 |
850 |
60000 |
-10 | +50 |
|
64000 |
42667 |
85.9×10e9 |
0,14 |
12 |
1050 |
68000 |
-10 | +50 |
|
70000 |
46667 |
10.5×10e10 |
0,14 |
12 |
1400 |
75000 |
-10 | +50 |
|
75000 |
50000 |
13.6×10e10 |
0,14 |
12 |
1700 |
80000 |
-10 | +50 |
Avantage compétitif :
Capacité de technologie
- Hengfengtai est entreprise de pointe certifiée d'état,
- Centre de technique d'entreprise de province de Zhejiang,
- En appliquant la gestion de l'information d'ERP, le DAO, le pro/E, le logiciel avancé d'ug, de CFD etc. soyez très utilisé dans le métier de dessin, et le PDM pour que la gestion de dossiers de technique garde concevoir le rendement sûr et élevé et l'exactitude.
- Bonnes relations à long terme avec l'université de Zhejiang, institut de conception d'aluminium de Shenyang et de magnésium, et l'institut de recherche léger en métal de Zhengzhou etc.
Capacité de fabrication
- 350 personnels dans le département de production, parmi eux, 5 techniciens supérieurs, 10 techniciens juniors, et 82 ont le certificat professionnel d'opération.
- 2 usines de fabrication avec le secteur plus de 50000 mètres carrés.
- Plus que 300sets des équipements importés avancés : Commande numérique par ordinateur allemande, machine de fraisage, machine de meulage, moulin plat de commande numérique par ordinateur, aléseuse de commande numérique par ordinateur, et machine etc. de tour de commande numérique par ordinateur
Système de contrôle de qualité
- Certificat d'OIN 9001-2000
- Certificat d'OIN 14001
- Certificat de GB/T 28000
- CMM inspection sur chaque série de vitesses
- Centre d'inspection de vitesse
- Laboratoire matériel d'inspection
- Inspection d'essai
- Inspection de fuite
- et etc.
