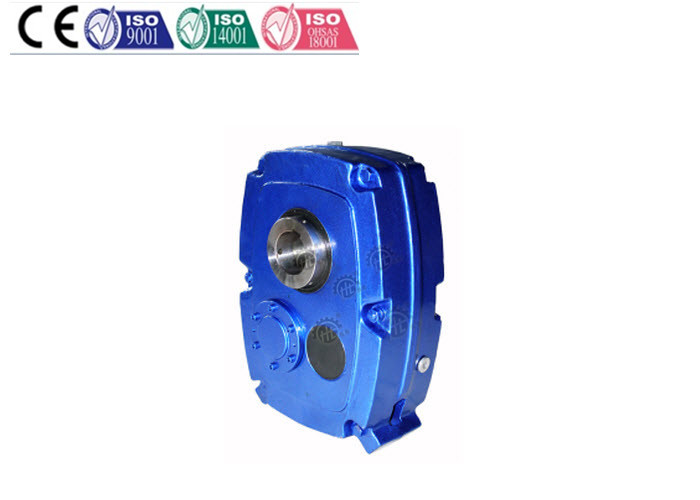

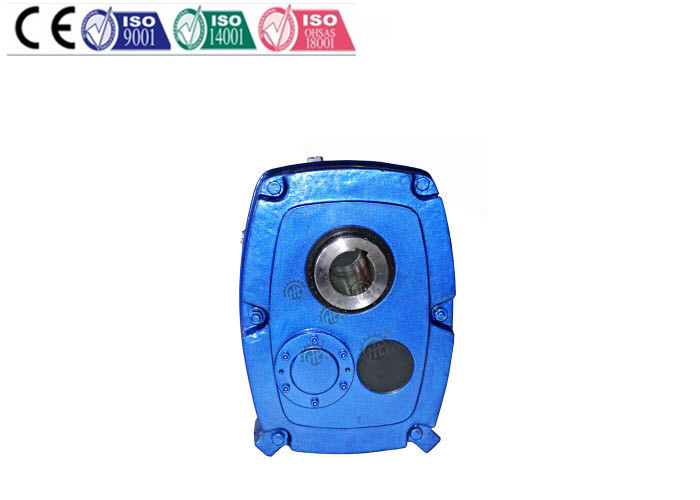

Réducteur hélicoïdal de pignon à queue de réducteur/cavité de vitesse de précision avec la butée

Réducteur hélicoïdal de pignon à queue de réducteur/cavité de vitesse de précision avec la butée

Détails rapides :

Les séries montées par axe métrique du ralentisseur de Hengfengtai HXGF sont métriques dans la conception partout et ont

puissances nominales à la norme d'AGMA.

Puissance évaluée : 0.29-134.2 KILOWATT

Couple de production : 180Nm-17000 N.m

Numéro de type : HXGF30 - HXGF100

Diamètre d'axe de production : 30-120mm

Rapport : 5-20

Vitesse d'entrée : 500-1400 T/MN

Vitesse de production : 256 - 7499 t/mn (N un =100rpm)

D'autres détails : · Disposition d'embrayage : Hélicoïdal · Point d'origine : Zhejiang, Chine (continent)· · Marque : HENGTAI · Couleur : Selon le client · Position de montage : Axe monté · Matériel pour la boîte : fonte · Emballage : Points de droit en bois forts pour l'exportation · Axe de production : Axe de production creux · Accessoires : Bras de butée, de couple, etc.

Descriptions :

Les ralentisseurs montés par axe (SMSR) sont ultra compacts une fois comparés à d'autres conceptions.

• Transport de bagage
• Fibre, traitement de papier et industrie de sylviculture
• Fonctionnement et exploitation minéraux
• Mélange
• Traitement et agriculture de grain

système établi depuis longtemps et prouvé de  d'entraînement.

éventail de  de variation disponible :

• Bâti d'axe, bâti de visage, bâti de pied, bâti de moteur, entrée hydraulique, adaptateur de convoyeur de vis.

les ralentisseurs montés par axe de  (SMSR) sont ultra compacts une fois comparés à d'autres conceptions.

Présentation visuelle de SMSR pour illustrer l'ensemble interne de la vitesse, axe, incidences, joints, indicateur de niveau d'huile des boîtes de vitesse de Hengtai SMSR.

TAILLES	A	B		C	D	E	F	Rainure de clavette d'axe d'entrée	H	J	K	P	T	U	V	W	X	Y
		Diamètre de hub
		DST	Alt
B	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
C	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
D	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
E	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
F	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
G	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
H	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

Vos avantages :

Une estimation plus élevée avec un angle 25°pressure et un visage plus large de dents d'engrenage pour le couple maximum

Roulements à rouleaux pour la force maximum et durable résistants

Capacités flexibles de support de moteur

Butées avec les cales centrifuges de décollage pour maximiser la fiabilité

Entretien :

Après opération de 300 heures, changez svp l'huile, et affleurant l'unité de vitesse des détergents appropriés.

Pls ne mélangent pas l'huile d'huile minérale et synthétique.

Contrôle de Pls le niveau d'huile dans le temps régulier.

Applications :

Perfectionnez pour des convoyeurs de vis, des machines de remise en vrac de convoyeur à bande et l'équipement de processus pour :

Remise de bagages

Pulpe, papier, et sylviculture

Agrégat et exploitation

Mélangeurs et équipement de processus

Grain et agriculture

Caractéristiques :

Dimension (millimètre)	Taille de HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Taille standard d'axe	30	40	50	55	65	75	85	100
Taille alternative d'axe	40	50	55	65	75	85	100	120
Rainure de clavette d'axe d'entrée	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Couple autorisé :

Modèle (choisissez/double)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanomètre (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449
