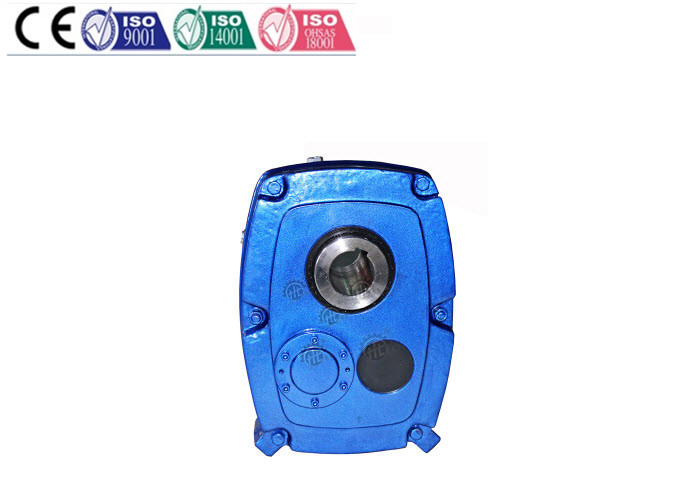

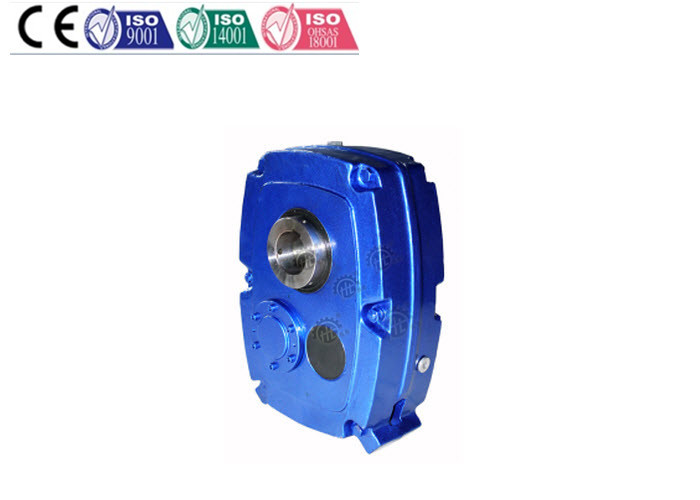

Boîte de vitesse hélicoïdale de réduction de vitesse de réducteur de vitesse de HXGF50-50mm pour le convoyeur de vis

Boîte de vitesse hélicoïdale de réduction de vitesse de réducteur de vitesse de HXGF50-50mm pour le convoyeur de vis

Technique :

Puissance évaluée : 0.29-134.2 KILOWATT

Couple de production : 180Nm-17000 N.m

Numéro de type : HXGF30 - HXGF100

Diamètre d'axe de production : 30-120mm

Rapport : 5-20

Vitesse d'entrée : 500-1400 T/MN

Vitesse de production : 256 - 7499 t/mn (N un =100rpm)

Descriptions :

· Disponible dans les tailles B à L

· Hub de Poignée-Emplacement disponibles pour l'installation et le retrait simples

· Inclut l'ensemble complet de bras de couple

· Interchangeable avec la plupart des autres fabricants

· La chaîne de production fabrication garantit des tolérances et à qualité cohérente.

· Les vitesses produites sur le fraisage manufacturé allemand centre pour réaliser les composants de vitesse hélicoïdaux les plus de haute qualité.

· Pignons ; acier 8620

· Vitesses ; acier 20CrMnTi

· Toutes les vitesses sont rectifiées

· Le traitement thermique final inclut le gaz carburant à une profondeur de 1mm, rectifiant alors à la classe 6. d'OIN.

· Les bâtis fendent examiné

· Tout l'essai d'unités avant le contrôle de qualité final vérifie

Vos avantages :

· Butées également disponibles pour empêcher renverser

· Les rapports d'entraînement dépassent le 150:1 avec une commande par courroie

· Doubles joints labiés utilisés partout

· La boule standard et les roulements à rouleaux cylindrique ont employé – en stock autour du monde

GARANTIE :

18 mois.

Applications :

Perfectionnez pour des convoyeurs de vis, des machines de remise en vrac de convoyeur à bande et l'équipement de processus pour :

Remise de bagages

Pulpe, papier, et sylviculture

Agrégat et exploitation

Mélangeurs et équipement de processus

Grain et agriculture

Caractéristiques :

Dimension (millimètre)	Taille de HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Taille standard d'axe	30	40	50	55	65	75	85	100
Taille alternative d'axe	40	50	55	65	75	85	100	120
Rainure de clavette d'axe d'entrée	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Couple autorisé :

Modèle (choisissez/double)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanomètre (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449

LA CAUSE POUR LA PANNE ET LE RÈGLEMENT DU RÉDUCTEUR

Panne	Cause possible	La manière du règlement
Le moteur ne fonctionne pas en cas de chargement	La tension est si basse	Vérifiez pour voir si le fil est trop long ou trop mince
	La vitesse est endommagée	Réparez-la dans l'usine spéciale
	Travaillez avec la surcharge	Déchargez la charge
Très chaud	Travail avec la surcharge	Charge de décharge
	Commencez et arrêtez un trop grand nombre	Déchargez la charge
	L'incidence est endommagée	Réduisez employer la fréquence
	La tension est trop haute ou si basse	Réparez ou remplacez
Bruit fort	Si le bruit est fort et continu, l'incidence est endommagée ou la vitesse est endommagée	Réparez-la dans l'usine spéciale
	Si le bruit est fort de temps en temps, la vitesse doit être endommagée ou bloc d'autre chose	Contact avec l'établissement de service
