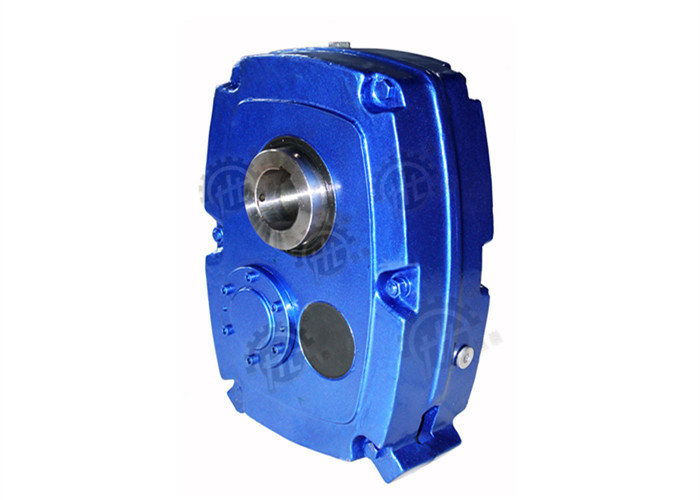

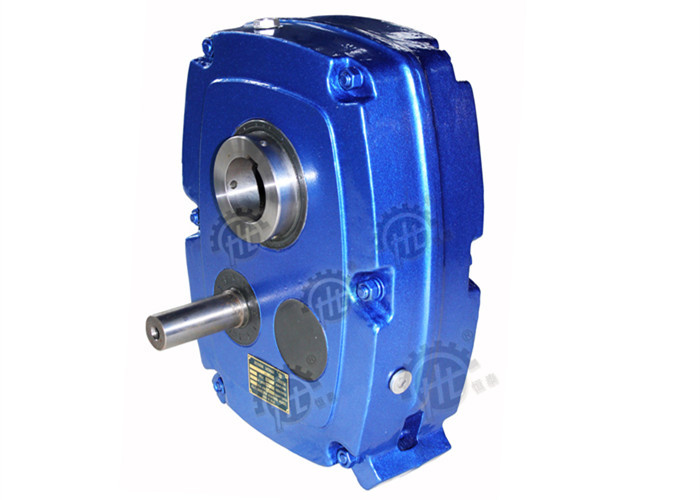

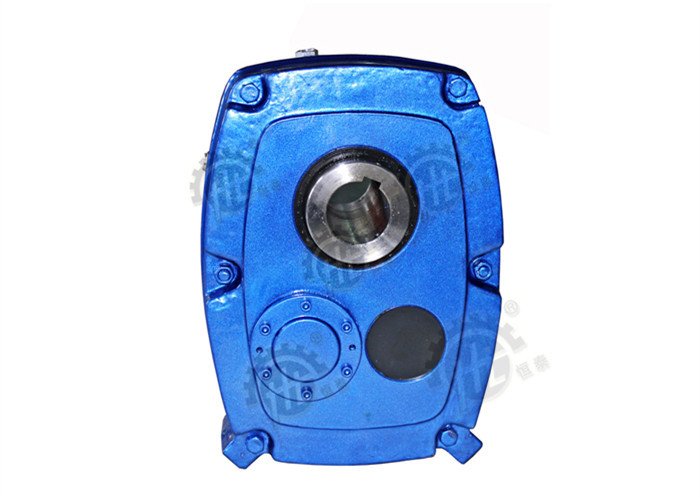

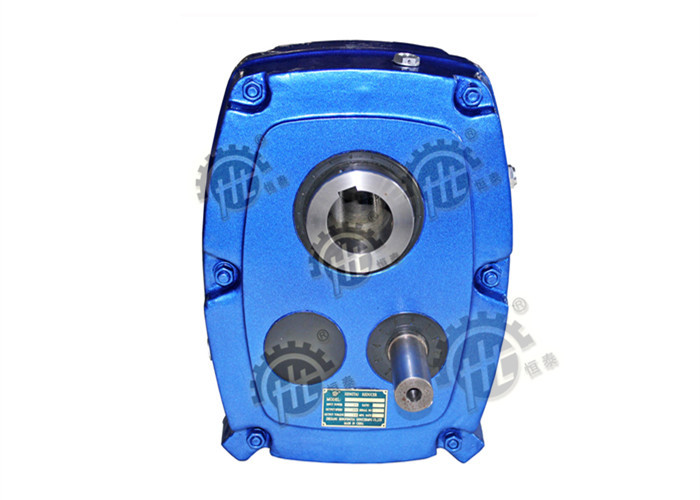

Transmission hélicoïdale intégrée de boîte de vitesse de rapport de réducteur de vitesse de série de HSMR

Transmission hélicoïdale intégrée de boîte de vitesse de rapport de réducteur de vitesse de série de HSMR

Détails rapides :

· Disposition d'embrayage : Hélicoïdal

· Puissance évaluée : 0.29-134.2kw

· Vitesse de production : 256 - 7499 t/mn (N un =100rpm)

· Point d'origine : Zhejiang, Chine (continent)

· Numéro de type : HXGF30-HXG100

· Marque : HENGTAI

· Couleur : Selon le client

· Rapport : 5-20

· Position de montage : Axe monté

· Matériel pour la boîte : fonte

· Emballage : Points de droit en bois forts pour l'exportation

. Axe de production : Axe de production creux

· Accessoires : Bras de butée, de couple, etc.

· Diamètre d'axe de production : 30-120MM

Descriptions :

Le réducteur hélicoïdal de vitesse de la série HXGF de HSMR, fait par le réducteur Mfg. Cie., Ltd de Zhejiang Hengfengtai, était

d'une manière extravagante utilisé par transmission mécanique met en place comme l'agriculture, industrie des télécommunications, nourriture

industrie, industrie du tabac, industrie automobile, industrie cimentière, industrie minière, industrie du tourisme et ainsi

sur.

TAILLES	A	B		C	D	E	F	Rainure de clavette d'axe d'entrée	H	J	K	P	T	U	V	W	X	Y
		Diamètre de hub
		DST	Alt
B	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
C	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
D	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
E	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
F	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
G	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
H	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

Vos avantages :

Une estimation plus élevée avec un angle 25°pressure et un visage plus large de dents d'engrenage pour le couple maximum

Roulements à rouleaux pour la force maximum et durable résistants

Capacités flexibles de support de moteur

Butées avec les cales centrifuges de décollage pour maximiser la fiabilité

Applications :

Perfectionnez pour des convoyeurs de vis, des machines de remise en vrac de convoyeur à bande et l'équipement de processus pour :

Remise de bagages

Pulpe, papier, et sylviculture

Agrégat et exploitation

Mélangeurs et équipement de processus

Grain et agriculture

Couple autorisé :

Modèle (choisissez/double)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanomètre (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449

PRODUCTION T/MN	B5	C5	D5	E5	F5	G5	H5	J5
50	1,35	2,50	3,85	5,55	8,30	12,10	19,30	31,50
100	2,69	4,60	6,30	11,20	16,50	25,20	39,00	61,00
150	3,60	5,70	8,90	14..00	20,00	35,00	50,40	78,00
200	4,30	6,70	10,50	16,60	24,00	40,00	60,00	93,00
250	4,60	7,70	12,00	18,00	27,50	46,00	68,00	107,0
PRODUCTION T/MN	B13 B20	C13 C20	D13 D20	E13 E20	F13 F20	G13 G20	H13 H20	J13 J20
10	0,29	0,50	0,80	1,30	1,90	3,30	4,70	7,45
20	0,60	1,10	1,70	2,50	4,10	7,00	10,00	15,80
30	0,80	1,70	2,60	4,20	6,20	10,50	15,00	24,00
40	1,15	2,20	3,50	5,50	8,10	14,00	20,00	31,00
50	1,40	2,50	4,00	6,30	9,40	16,00	23,00	36,00
60	1,70	3,00	4,70	7,40	11,10	19,00	27,00	42,5
70	1,90	3,30	5,20	8,25	12,10	21,00	30,00	46,00
80	2,20	3,90	6,15	9,65	14,20	24,50	35,00	54,00
90	2,40	4,40	6,80	10,70	15,70	27,00	39,00	60,00
100	2,70	4,60	7,20	11,30	16,60	28,50	41,00	63,50
COUPLE À 10RPM dans le nanomètre	275	510	810	1270	1865	3230	4650	7100
COUPLE À 70 T/MN dans le nanomètre	260	420	740	1120	1790	2950	4550	6600

Avantage compétitif :

1. Le capital social de total de HFT dans RMB 58,000,000.We a eu 2 sous sociétés situées dans Binghai& Sanxi

La zone d'industrie, couvrant le domaine 50000 mètres carrés et 350 fournissent de personnel jusqu'ici.

2. En tant que chef en réducteur de vitesse domestiquement, nous sommes commis à la R&D tout le temps. Il y a plus

que 40 ingénieurs techniques professionnels. Nous avons eu 49 brevets d'articles comprenant 7 articles d'invention

le brevet, 30 articles utilitaire modèle, 1 article de conception d'aspect, 2 articles de brevet international d'invention

et 5 articles qui sont acceptés par attente nationale de SIPO l'approbation
